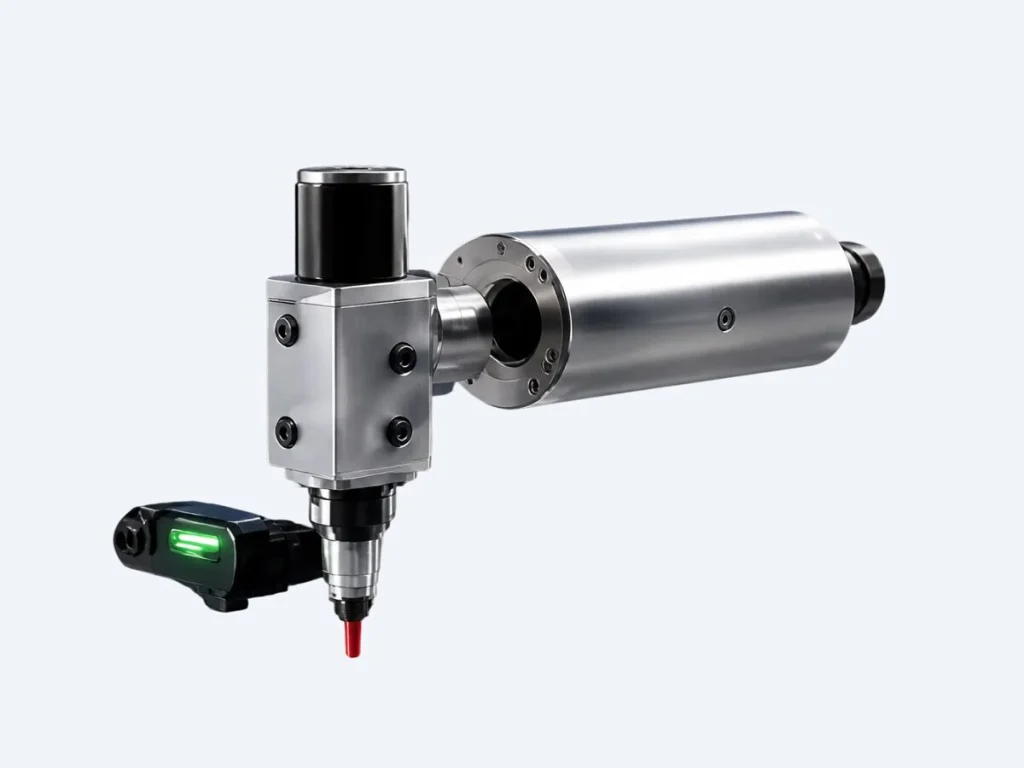

optoNCDT 1900 חיישן תזוזה לייזרי
סדרת optoNCDT 1900 משלבת קצב מדידה של 10 kHz עם רזולוציה של עד 0.03 µm, במארז קטן דיו כדי להיכנס למרחבים צרים בתוך המכונה. מנגנון Active Surface Compensation שומר על קריאה יציבה גם כאשר צבע המטרה והחזריות שלה משתנים, כך שאותו חיישן מתמודד עם יציקה מאט ועם ציר מלוטש בלי להגדיר אותו מחדש.
הורדת גיליון נתונים PDF, 41 KB- תמיכה וכיול בישראל
- אחריות יצרן מלאה
- במלאי לאספקה מהירה
חיישן טריאנגולציה לייזרית קומפקטי, המשלב קצב מדידה גבוה עם רזולוציה תת-מיקרונית.
מפרט טכני
כל הנתונים ההנדסיים, מסודרים לסריקה מהירה
| דגמים בסדרה | 1900-2, 1900-10, 1900-25, 1900-50 |
|---|---|
| טווח מדידה | 0 to 50 mm |
| מקור אור | Semiconductor laser 670 nm, class 2 |
| קוטר נקודת המדידה | 110 × 90 µm |
| רזולוציה | 0.03 % FSO |
| ליניאריות | ±0.06 % FSO |
| דיוק | ±2 µm |
| קצב מדידה | 10 kHz |
| אות יציאה | 4–20 mA, RS422 |
| חיבור | M12 connector |
| דרגת אטימות | IP65 |
| מתח הזנה | 11 to 30 VDC |
| טמפרטורת עבודה | 0 to +50 °C |
| משקל | 260 g |
מסמכים והורדות
כל המסמכים הטכניים במקום אחד — להורדה מיידית
- גיליון נתונים (Datasheet)
- חוברת מוצר (Brochure)
- מדריך הפעלה (Operating Manual)
- קבצי CAD (STEP)
- הצהרת תאימות CE
- תוכנת הגדרה ו-SDK
פנו אלינו זקוקים למסמך נוסף או לגרסה ישנה?
מדיה ותיעוד חזותי
תמונות, שרטוטים וסרטוני הדגמה — לראות את המוצר בפעולה
מוצרים דומים
סדרות נוספות בטכנולוגיית טריאנגולציה בלייזר — להשוואה מהירה
-
-
confocalDT 2422
בקר קונפוקלי כרומטי למדידה ננומטרית על זכוכית, מראות ויריעות שקופות.
- IFS2402-0,4, IFS2405-3, IFS2405-28
- 0 to 24 mm
- White light LED
-
confocalDT 2451
בקר קונפוקלי מהיר למדידת עובי ותזוזה בקו הייצור, בקצב של עד 25 kHz.
- IFS2405-1, IFS2405-3, IFS2405-10
- 0 to 10 mm
- White light LED
-
eddyNCDT 3701
חיישן זרמי מערבולת המודד דרך שמן, לכלוך ולחץ.
- ES04, ES1, ES2, ES4, ES8
- 0 to 8 mm
- Ferromagnetic and non-ferromagnetic metals
התעשיות שאנו משרתים
שאלות נפוצות
תשובות לשאלות הנפוצות ביותר על המוצרים והשירותים שלנו
בוחרים לפי טווח המדידה: 1900-2 לתזוזה של 2 mm, ועד 1900-50 לתזוזה של 50 mm. טווח קצר יותר נותן רזולוציה עדינה יותר, ולכן כדאי לבחור את הטווח הקצר ביותר שעדיין מכסה את התנועה שלכם.
כן. מנגנון Active Surface Compensation מכוונן את זמן החשיפה בזמן אמת, ומתמודד עם רוב המשטחים המלוטשים והמעובדים. עבור זכוכית או גימור מראה, חיישן קונפוקלי הוא הבחירה הנכונה יותר.
