סורק פרופיל לייזר

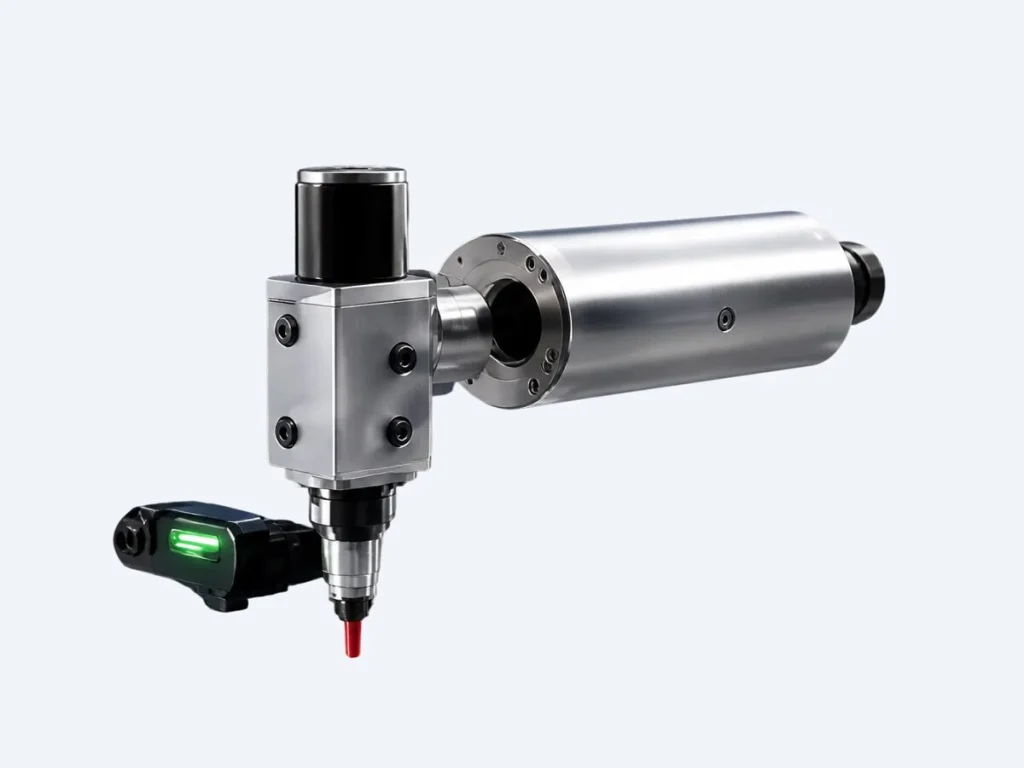

scanCONTROL 2900 חיישן פרופיל 2D/3D
מקרין קו לייזר במקום נקודה, כך שמעבר יחיד מחזיר עד 2048 נקודות של פרופיל אמיתי — הבסיס למעקב אחר תפר ריתוך, למדידת מרווח וגובה יחסי ולבדיקת שלמות ההרכבה.
הורדת גיליון נתונים PDF, 40 KB- תמיכה וכיול בישראל
- אחריות יצרן מלאה
- במלאי לאספקה מהירה
סורק קו לייזר המחזיר חתך רוחב מלא בקצב של עד 10 kHz.
מפרט טכני
כל הנתונים ההנדסיים, מסודרים לסריקה מהירה
| דגמים בסדרה | 2910-25, 2950-50, 2960-100 |
|---|---|
| טווח מדידה | 0 to 1450 mm |
| נקודות לפרופיל | 2048 |
| קצב פרופילים | up to 10 000 profiles/s |
| רזולוציה בציר Z | 1.5 µm |
| רזולוציה בציר X | 7.5 µm |
| מחלקת לייזר | 2M, 405 nm |
| דיוק | ±4 µm |
| קצב מדידה | 10 kHz |
| אות יציאה | EtherCAT, EtherNet/IP |
| חיבור | M12 connector |
| דרגת אטימות | IP67 |
| מתח הזנה | 11 to 30 VDC |
| טמפרטורת עבודה | 0 to +50 °C |
מסמכים והורדות
כל המסמכים הטכניים במקום אחד — להורדה מיידית
- גיליון נתונים (Datasheet)
- חוברת מוצר (Brochure)
- מדריך הפעלה (Operating Manual)
- קבצי CAD (STEP)
- הצהרת תאימות CE
- תוכנת הגדרה ו-SDK
פנו אלינו זקוקים למסמך נוסף או לגרסה ישנה?

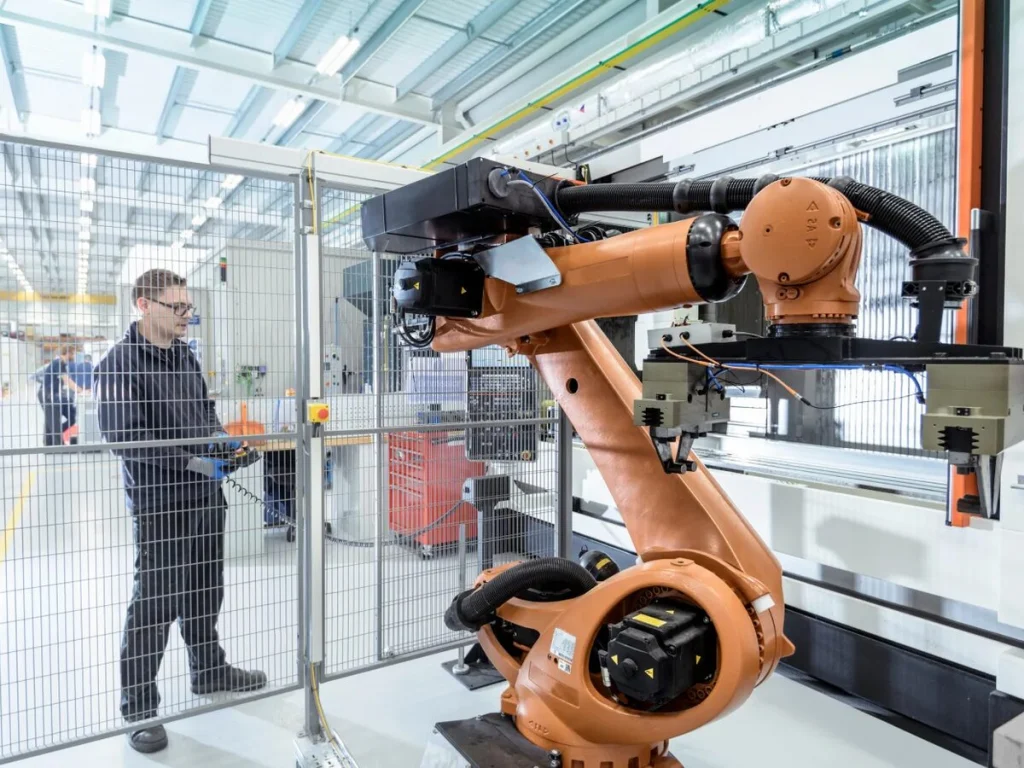

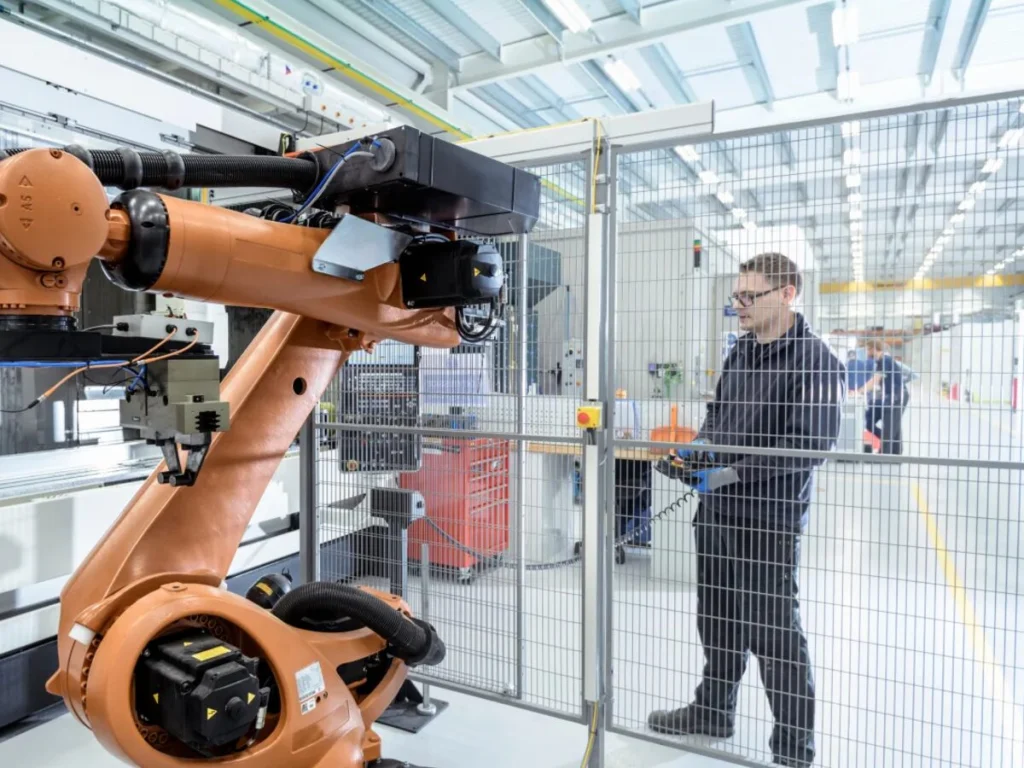

מדיה ותיעוד חזותי
תמונות, שרטוטים וסרטוני הדגמה — לראות את המוצר בפעולה
